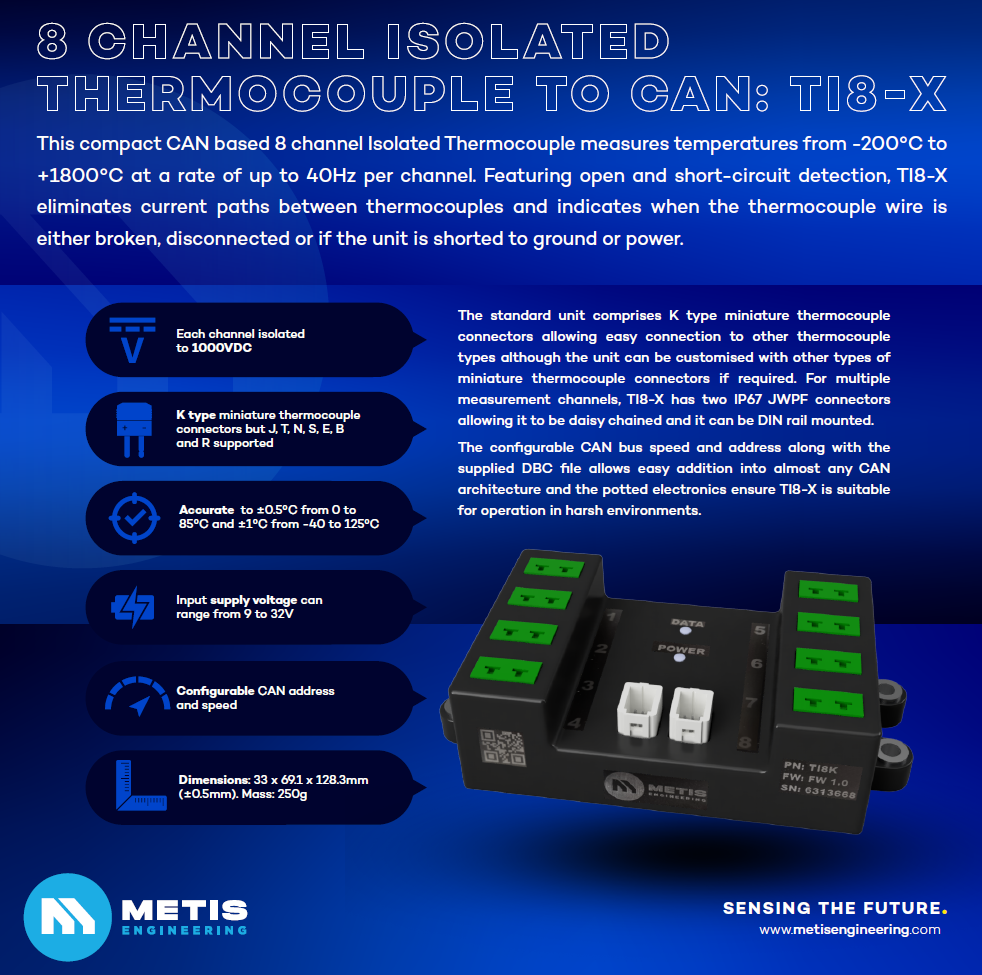

8 Channel Isolated Thermocouple

Questo dispositivo CAN a 8 canali isolato da termocoppia a CAN misura temperature da -200°C a +1800°C [1] con una frequenza fino a 40Hz per canale.

Precisazioni:

• ±0,5°C/±1,5°C (tipico/massimo) da 0 a 85°C e
• ±1°C/±3°C (tip./max.) da -40 a 125°C.

Ogni canale è isolato a 1000 Vc.c. e l'unità è dotata di funzioni di rilevamento del circuito aperto e del cortocircuito, che indicano quando il filo della termocoppia è rotto, scollegato o se la termocoppia è in cortocircuito con la terra o l'alimentazione.

L'unità viene fornita con connettori per termocoppie miniaturizzati di tipo K, che consentono un facile collegamento alle termocoppie standard. Se necessario, è possibile avere un altro tipo di connettore per termocoppia miniaturizzato: sono supportati i connettori K, J, T, N, S, E, B e R.

Questa termocoppia isolata può essere montata su guida DIN e dispone di due connettori JWPF IP67 che consentono di collegarla in cascata con un massimo di 128 moduli aggiuntivi per ottenere molti canali di misura, se necessario. La velocità e l'indirizzo del bus CAN configurabili, insieme al file DBC fornito, consentono una facile integrazione in quasi tutti i bus CAN. La tensione di alimentazione in ingresso può variare da 9 a 32V.

[1] Tipo K: TΔ = da -200°C a +1372°C, Tipo J: TΔ = da -150°C a +1200°C, Tipo T: TΔ = da -200°C a +400°C, Tipo N: TΔ = da -150°C a +1300°C, Tipo E: TΔ = da -200°C a +1000°C, Tipo S: TΔ = 250°C a +1664°C, Tipo B: TΔ = 1000°C a +1800°C, Tipo R: TΔ = 250°C a +1664°C.
